《管架标准图》（HG/T 21629-2021）分为了A、B、C、D、E、F、G、H、J、K、L、M、N、P、Q、R、S、T、U、V、W、X、Y共二十三大类，与《管架标准图》（HG/T 21629-1999）相比，主要的变化如下：

1 整体变化

（1）细化了管架编号（也称管架编码、管架号）

在图集中，每个管架都有其对应编号要求，用于描述管架的类型、尺寸、材质以及组合要求等相关信息；通过新的管架编号方法，在熟悉标准后，我们可以比较方便的得知对应管架的制作或者是安装信息，如：安装间隙、固定与导向、是否组合PTFE滑板等。

下面以D3管架举例：D表示该管架属于辅助钢结构；D3表示该管架为侧焊悬臂架；该悬臂架分为了类型1（单臂）与类型2（双臂）；子项则是用来表示钢结构的类型；L表示管架的臂长总长。设计人员和施工方从管架编码中，即可清楚的知道该管架的相关信息。不再像过去施工时只能依赖管架一览表。如下图所示：

SolidSupport支吊架软件提供的管架库在处理设计参数时，从方便用户设计的角度上考虑，会将一些参数拆分，由软件自动生成管架编码。例如D3的L值分化出B值与S值。

（2）取消管架一览表，各个管架信息在管架编码里查询，标高信息亦可以从单线图上获取。

2 管架类型变化

（1）增加了恒力弹簧支吊架（C类）

目前，恒力弹簧的标准为国家能源局发布的《恒力弹簧支吊架》（NB/T 47038-2019）；在《管架标准图》（HG/T 21629-2021）中主要是作为零部件和其他的管架进行组合使用。

恒力弹簧支吊架作为热力管道和受热设备的支吊装置，被广泛应用于火电厂汽水管道、电站锅炉本体，以及炼油和化工等行业。对于恒力弹簧支吊架悬吊或支撑的热力管道和设备，当发生热位移时，仍然可以获得恒定的悬吊力或支撑力，因而不会造成管道和设备的载荷转移及由此产生的附加应力，从而避免了管道系统由于热变形而产生不利的载荷转移和危险的弯曲应力，保证管道和设备的正常运行。

恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架及运动机构、调节装置和弹簧罩筒等组成，按弹簧型式不同分为平式（PA、PB、PC、PE）、平座式（PD）；立式（LA、LB、LC、LE）、立座式（ZA、ZB）4种。

（2）增加了可调管架（H类）

可调管架按照支撑管径及调节范围分为可调管架（H1）、短可调管架（H2）和大管用可调管架（H3）三种。对于H1和H2，主要由底板、中心定位板、支撑管、连接板、承重板及螺栓、螺母共同组成，一般和管托、U型螺栓或耳轴组合使用。对于H3，则是由H型钢、槽钢、钢板以及螺栓、螺母组合而成。

（3）深化了保冷管架（L类）

保冷块专门装在保温或保冷管架下面的支撑座上，然后用双螺栓管夹夹紧保冷管托。因为保冷管道的冷量通过支撑座可能会传到结构梁上，所以加保冷管托防止冷量传播、产生冷桥，起到隔热或隔冷、减振、缓冲热膨的作用。

新标准深化了保冷管架的内容，如：以前的保冷块材料使用的是红松木，现在更改为市面上普遍使用的500kg/m3的高密度PIR/PUF材料制作；同时要求所有暴露在外面的保冷块均涂抹防潮玛蹄脂。

（4）增加了高温隔热管架（T类）

高温隔热管架是由管道隔热层及管夹以及其他支吊架共同组成，以起到防止热量传播、维持管道系统内温度稳定的作用，对管道中流体温度有严格要求的工艺具有重要作用。

（5）增加了刚性拉撑杆（B类）

刚性拉撑杆是由一系列管架零件组合搭配而成，如：吊杆、吊耳、吊板、花篮螺母、不同类型的管夹、型钢等，具有组合搭配复杂多变、应用场景丰富、可选择范围广、可调节等特点。

（6）增加了液压阻尼器（S类）和粘滞阻尼器（V类）

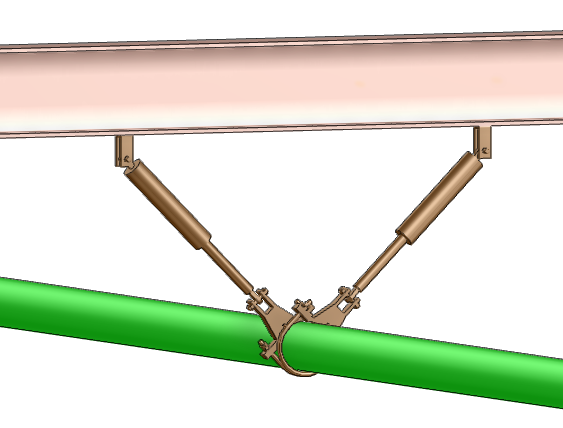

液压阻尼器主要由头部关节轴承、活塞杆、液压缸、贮油缸、阻尼控制阀、行程指示刻度及尾部关节轴承组成，是一种对速度反应灵敏的振动控制装置液压阻尼器主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制冲击性的流体振动（如主汽门快速关闭、安全阀排放、水锤、破管等冲击激扰）和地震激扰的管系振动。液压阻尼器对低幅高频或高幅低频的振动不能有效地控制，该场合宜采用弹簧减振器。

粘滞阻尼器是根据流体运动，特别是当流体通过节流孔时会产生节流阻力的原理而制成的，是一种与活塞运动速度相关的阻尼器。广泛应用于高层建筑、桥梁、建筑结构抗震改造、工业管道设备抗振、军工等领域。

（7）增加了碟簧减振架（W类）

作用同弹簧减振器（X类），适用于振动管线。

（8）增加了弹簧减震器（X类）

弹簧减振器是一种对位移反应灵敏的振动控制装置，主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制连续性的流体振动激扰（如流体脉动、两相流、高速流和风振等）的振动管系。

弹簧减振器能有效地控制各种频率的振动和摆动，但在一定的程度上限制了管道的正常热位移。设计时应充分考虑弹簧减振器对管道产生的附加力。

（9）其他变动补充

除以上变动，新标准对管架的支撑管径范围及支撑荷载范围进行了扩充；新标准取消了管架表，通过管架编码来表达支吊架的尺寸、材料等数据；新标准增加了部分夹腿类型的管架。
