Solid Support for PDMS介绍



Solid Support for PDMS是由成都博普达科技有限公司开发的适用于PDMS的三维实体支吊架程序。程序创新地使用了参数化支吊架数据库,通过强大的后台管理系统用户可定制任意类型的支吊架。

PDMS是AVEVA公司的一款三维工厂设计系统软件,是工程行业市场占有率最高的设计软件之一,其强大的管道设计功能极大地提高了工程项目的设计效率和质量。然而管道支吊架设计一直是PDMS的短板,国内有另外几款基于PDMS进行二次开发的管道支吊架程序,但这些程序普遍按照“一种支架类型一个程序模块”的理念设计,当用户需要增加新的支吊架类型时必须联系软件开发商定制开发,这无疑增加了用户的成本,更不便于用户快速增加新的支架种类。


不同于常规支吊架程序设计理念, Solid Support是一款创新的、具有参数化建库功能的支吊架程序,借助于Solid Support用户可设计出任何类型的支吊架。

Solid Support自带一套基于《管架标准图HG/T21629-1999》的支吊架标准数据库,可满足大多数用户需求。当项目有特殊需求时,用户可参照已有支吊架数据库定制公司内部标准数据库或项目数据库。

灵活的参数化建库功能

Solid Support后台管理系统中内置了PDMS元件映射、支吊架类别管理、支吊架类型设计、固定参数、可变参数、参数化描述、参数化表达式、图形交互、尺寸标注等功能。结合PDMS数据库,Solid Support灵活地将各种PDMS元件组织成支吊架类型库,用户可对支吊架中的每个零部件的尺寸、定位、方向、轴测图中的描述、材料汇总表中的描述以及图形交互方式进行定制。

功能丰富的支吊架设计模块

Solid Support设计模块能够快速生成支吊架模型,设计模块内置了自动命名、修改参数、图形交互、移动、旋转、复制、注释等实用功能,配合强大的数据库,用户能够随心所欲地设计管道支吊架。

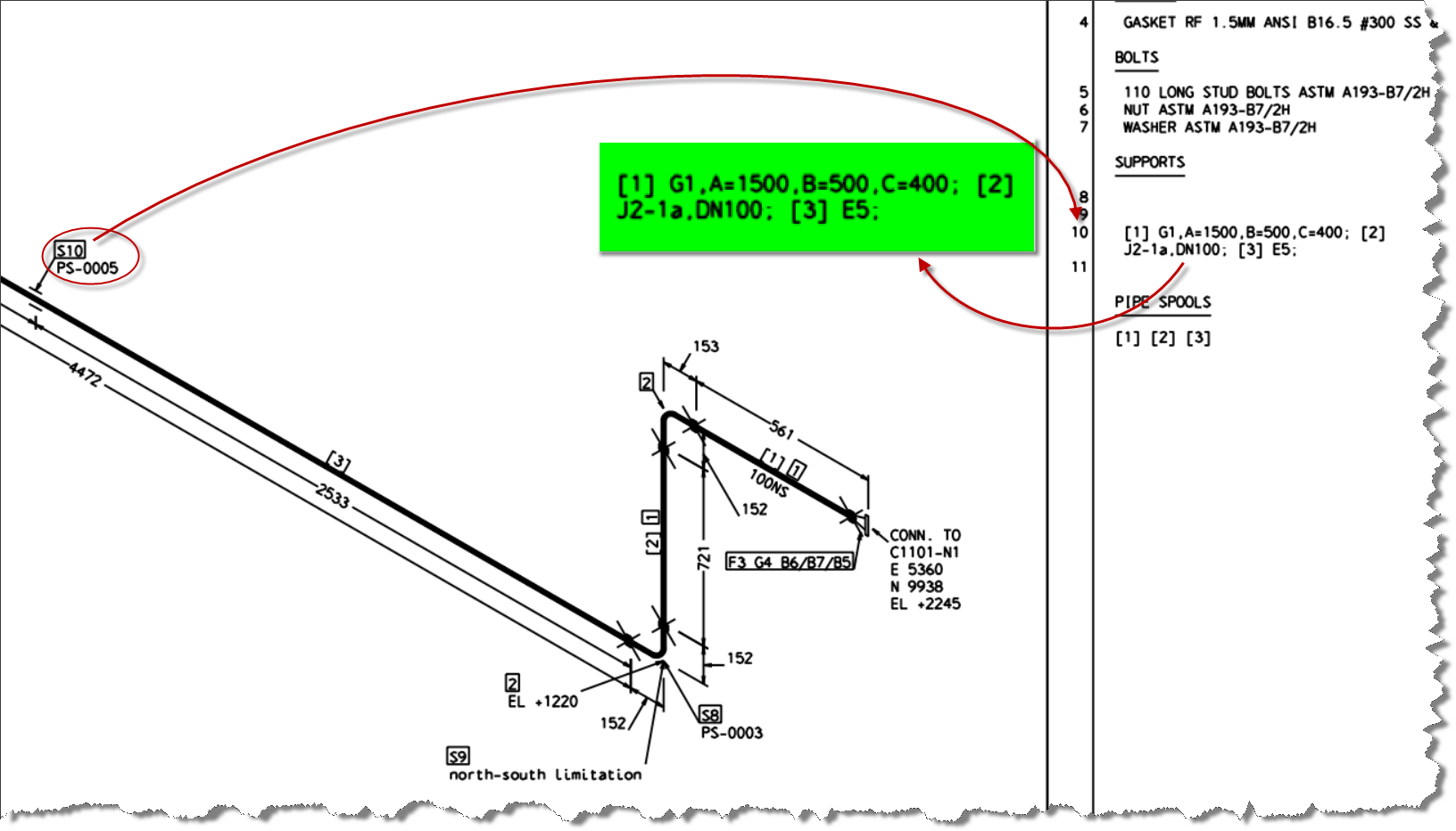

管道轴测图自动提取支吊架模型的相关数据,生成准确的描述信息,使设计能够更加准确地指导现场施工。

快捷的支吊架出图模块


设计单位通常可采用轴测图中的详细描述配合支吊架图集即可满足现场施工要求,无需再单独绘制支吊架详图,但为了满足部分专注于制造的设计单位,Solid Support开发了支吊架详图出图功能,用户可根据需要,将相邻的支吊架加入到支吊架集中,通过支吊架集可批量导出支吊架详图。


Solid Support集成了丰富的出图配置选项,用户可在默认配置的基础上对图签信息、尺寸标注样式、材料表格样式、标签样式、自定义文字、自定义符号、模型消隐模式等进行个性化的定制。

材料报表


项目设计完成后,用户可通过材料自动统计功能,快速地生成支吊架材料报表,Solid Support会将相同类型的支吊架零部件进行汇总,保证了支吊架材料的准确性,避免造成材料的浪费或者多次补充采购。

在PDMS模型中,支吊架的数据按照“支架-子支架-零部件”的数据层次存储,用户可通过PDMS的report功能定制任意类型的报表,以满足项目需求。
